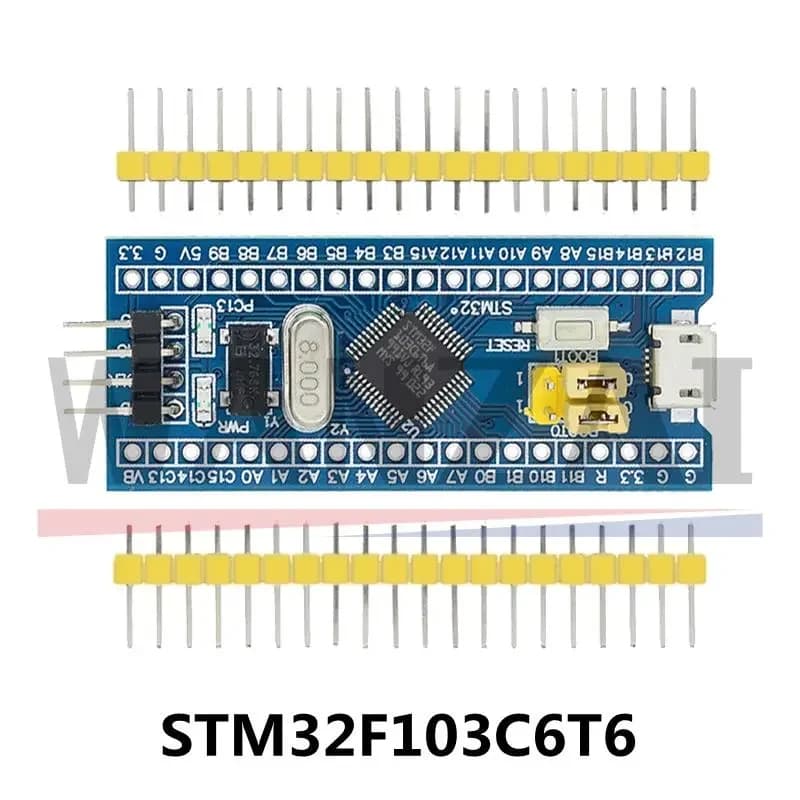

STM32F103C6T6 STM32F103C8T6 Sistem geliştirme devre kartı

CS32F103C6T6 kurulu için dayalı bir çekirdek çip, özellikleri aşağıdaki gibidir:

1, en temel MCU devresi, 8M ve 32768 kristal devre, USB güç kaynağı devresi dayalı kurulu.

2, çekirdek kurulu iki satır ayrılır tüm I / O portuna yol açar.

3, SWD simülasyon hata ayıklama indir arayüzü ile, basit ve kullanışlı, hata ayıklama hızı.

4, Mirco USB arayüzü kullanımı, sıradan Andrews cep telefonu şarj arayüzü ile uyumlu USB iletişim ve güç kaynağı, USB arayüzü yapabilirsiniz.

6, RTC kristal Epson markası, başlaması kolay, daha kararlı.

7, çift pin ile, ancak pin varsayılan kaynak değil, kullanıcı kendi kaynak yönünü seçmek için kendi uygulama senaryolarına göre. Kaynak gerekiyorsa, lütfen sahibine bildirin.

Keil derlemek için kullanılabilir, IAR derleyici, j-link veya USART1 prosedürleri ile indirilebilir, prosedürler sahibi ve hata ayıklama prosedürleridir, sahibine danışabilecek sorunlar vardır.

Çip açıklaması:

1, 32F103C8T6

Paket tipi: LQFP;

Pim sayısı: 48;

Çekirdek: Cortex-M3;

Çalışma frekansı: 72MHz;

Depolama kaynakları: 64K bayt flaş, 20 kbayt SRAM;

Arayüz kaynakları: 2x SPI, 3x USART, 2x I2C, 1x CAN, 37x I / O portları,

Analog-dijital dönüşüm: 2x ADC (12 bit / 16 kanallı)

Zamanlayıcılar: 3 genel zamanlayıcı ve 1 gelişmiş zamanlayıcı

Hata ayıklama indir: IAP için destek, indirmek için JTAG / SWD hata ayıklama arayüzü desteği.

2, RT9193: 3.3V regülatör çip, 300mA maksimum çıkışı.

Arayüz açıklaması:

1, SWD arayüzü: simülasyon, indirme ve hata ayıklama desteği.

2, Mirco USB arayüzü: güç kaynağı ve USB iletişimi, indirmeyi desteklemiyor.

3, USART1 arayüzü: USART1 programı indirmek veya iletişim için USART1 kullanmak için kullanılabilir.

4, MCU pin arayüzü: çevre birimleri ile bağlanmak kolay tüm I / O port pimleri yol açar.

5, 5V ve 3.3V güç girişi ve çıkış arayüzü: yaygın olarak harici güç kaynağında veya ortak zemin işleme için diğer modüllerle kullanılır

Diğer cihaz açıklaması:

1, güç LED (PWR): güç göstergesi durumu, güç kaynağının kararlı olup olmadığını belirleyebilir.

2, kullanıcı LED (PC13): I / O çıkış testini kolaylaştırmak veya programın çalışmasını belirtmek için.

3, atlama başlatmak programlama modu seçin: (1, kullanıcı flash bellek 2, SRAM 3, sistem belleği).

4, sıfırlama düğmesi: kullanıcı programı için sıfırlama çipi.

5, 8M kristal: sistemin 72 mhz'de tıkanmasını sağlamak için frekans ayarlanabilir.

6,32.768KHz kristal: dahili RTC veya kalibrasyon için kullanılabilir.
